Τι είναι το Dynamic Range;

Τι είναι το Dynamic Range του δέκτη;

Επειδή ο όρος dynamic range (δυναμικό εύρος) αναφέρεται συχνά όταν μιλάμε για τις επιδόσεις ενός δέκτη, είναι σημαντικό να κατανοήσουμε με ακρίβεια σε τι ακριβώς αφορά και ποια είναι η πρακτική του σημασία.

Παράδειγμα:

Φαντάσου ότι χρησιμοποιείς έναν δέκτη.

Αν το dynamic range του είναι περιορισμένο:

1. Οι ασθενείς σταθμοί είτε δεν θα ακούγονται καθόλου, είτε θα ακούγονται με θόρυβο και χαμηλή ποιότητα.


2. Οι πολύ ισχυροί σταθμοί ενδέχεται να προκαλέσουν παραμόρφωση στον ήχο, με αποτέλεσμα ένα “βραχνό”, θορυβώδες και ενοχλητικό σήμα.


Αντίθετα, αν το dynamic range είναι μεγάλο:

1. Θα μπορείς να λαμβάνεις μακρινούς και αδύναμους σταθμούς με καθαρότητα και λεπτομέρεια.


2. Οι ισχυροί σταθμοί δεν θα “μπουκώνουν” ή κορένουν τον δέκτη, διατηρώντας καθαρό και σταθερό ήχο.


Συνολικά, ένας δέκτης με μεγάλο δυναμικό εύρος προσφέρει καθαρότερη, ευέλικτη και αξιόπιστη απόδοση, ακόμη και σε δύσκολες ραδιοεπικοινωνιακές συνθήκες.

Σε τι μετριέται το dynamic range;

Το dynamic range (δυναμικό εύρος) μετριέται σε ντεσιμπέλ (dB), μια λογαριθμική σχέση που εκφράζει την αναλογία μεταξύ του ισχυρότερου και του ασθενέστερου σήματος που μπορεί να διαχειριστεί ένας δέκτης χωρίς παραμόρφωση ή απώλεια.

• Ένας απλός, βασικός δέκτης μπορεί να έχει δυναμικό εύρος γύρω στα 60–70 dB.


• Ένας ποιοτικός, επαγγελματικός δέκτης μπορεί να φτάσει ή και να ξεπεράσει τα 100 dB.

Όσο μεγαλύτερη είναι αυτή η τιμή, τόσο καλύτερα μπορεί ο δέκτης να διαχειρίζεται σήματα πολύ διαφορετικής έντασης, να “αντιλαμβάνεται” τα αδύναμα χωρίς να τα καταπνίγουν τα ισχυρά και να αποφεύγει την παραμόρφωση.

Φαντάσου ότι ακούς ήχους που κυμαίνονται από έναν πολύ απαλό ψίθυρο μέχρι έναν δυνατό, έντονο ήχο. Αν μπορείς να ακούσεις καθαρά και τους δύο, χωρίς ο δυνατός να σε ενοχλεί ή ο απαλός να “χάνεται” , τότε έχεις μεγάλο δυναμικό εύρος στην ακοή σου.

Σε περιοχές με πολλούς πομπούς ή με αδύναμα σήματα, είναι απαραίτητος ένας δέκτης με υψηλό dynamic range, ώστε:

1. Να λαμβάνει καθαρά όλους τους σταθμούς.


2. Να μην επικαλύπτονται οι ασθενείς σταθμοί από τους πιο ισχυρούς.


3. Να εξασφαλίζεται σταθερή, καθαρή και αξιόπιστη λήψη.

Αφού δώσαμε μια γενική και απλουστευμένη εικόνα του τι είναι το dynamic range (δυναμικό εύρος) ενός δέκτη, ας προχωρήσουμε τώρα σε μια πιο αναλυτική διερεύνηση αυτού του χαρακτηριστικού, εξετάζοντας τις τεχνικές του πτυχές με μεγαλύτερη λεπτομέρεια.

Δυναμικό Εύρος – Αναλυτικά

Το Dynamic Range (DR) ενός δέκτη ορίζεται ως η διαφορά, σε ντεσιμπέλ (dB), μεταξύ του ισχυρότερου σήματος που μπορεί να δεχτεί χωρίς να προκληθεί σημαντική παραμόρφωση (συνήθως στο όριο του σημείου συμπίεσης ή του IP3) και του ασθενέστερου σήματος που μπορεί να ανιχνευθεί με αποδεκτό λόγο σήματος προς θόρυβο (SNR).

Η μαθηματική του έκφραση είναι:

DR = P_{max usable} − P_{min detectable}

Όπου:

• Pmax usable:  είναι η ισχύς ισχυρότερου σήματος χωρίς παραμόρφωση (συνήθως πριν τη συμπίεση ή intermodulation).


• Pmin detectable: είναι η  ελάχιστη ανιχνεύσιμη ισχύς σήματος (MDS – Minimum Discernible Signal).

Στην πράξη, το dynamic range μπορεί να χωριστεί σε τρία κύρια είδη.

A. Δυναμικό εύρος χωρίς παρασιτικά σήματα (Spurious-Free Dynamic Range SFDR)

Το Spurious-Free Dynamic Range (SFDR) είναι ένα κρίσιμο μέγεθος στην αξιολόγηση της απόδοσης συμβατικών δεκτών RF, καθώς και ψηφιακών δεκτών, όπως οι SDR (Software Defined Radios). Ορίζει το εύρος των δυναμικών επιπέδων του σήματος εισόδου εντός του οποίου ο δέκτης μπορεί να ανιχνεύσει και να επεξεργαστεί σήματα χωρίς την εμφάνιση ανεπιθύμητων παραμορφώσεων, όπως τα προϊόντα ενδοδιαμόρφωσης τρίτης τάξης (IMD3) ή άλλες spurious συνιστώσες.

Ορισμός και Υπολογισμός

Το SFDR προσδιορίζεται από τη διαφορά, σε dB, μεταξύ του επιπέδου του σήματος και του ισχυρότερου παραγόμενου προϊόντος παραμόρφωσης ή του θορύβου,ή όποιο είναι το πλησιέστερο σε στάθμη:

SFDR = ⅔ ( IP3 – Noise Floor )

Όπου:

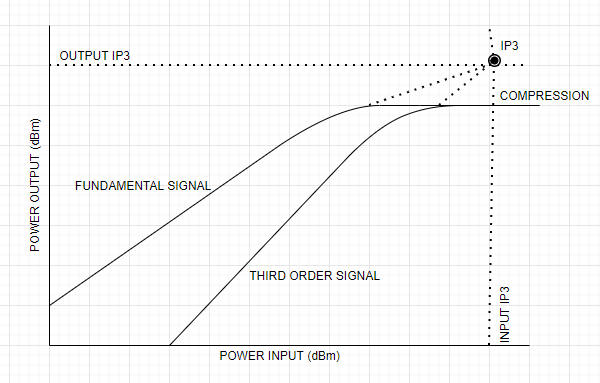

1. IP3 (Third-Order Intercept Point):

   Το IP3 είναι το σημείο όπου η ισχύς των προϊόντων ενδοδιαμόρφωσης τρίτης τάξης  θα συγκλίνει (θεωρητικά) με την ισχύ του θεμελιώδους σήματος αν επεκτείνουμε γραμμικά τις καμπύλες τους.

1. Σε ραδιοσυχνότητες και γενικά σε συστήματα RF (Radio Frequency), η γραμμική λειτουργία των ενισχυτών και άλλων ενεργών στοιχείων είναι κρίσιμη για την ακριβή μετάδοση και λήψη σημάτων. Ωστόσο, όταν η στάθμη του επιθυμητού σήματος αυξάνεται και πλησιάζει ένα ορισμένο όριο, γνωστό ως σημείο τομής τρίτης τάξης ή IP3 (Third-Order Intercept Point), αρχίζουν να εκδηλώνονται φαινόμενα μη γραμμικότητας που οδηγούν σε παραμορφώσεις.

2. Έστω ότι έχεις δύο σήματα εισόδου με συχνότητες f₁ και  f₂

   Ένα ιδανικό (γραμμικό) σύστημα θα επεξεργαστεί αυτά τα σήματα χωρίς να δημιουργήσει νέες συχνότητες. Όμως, ένα μη γραμμικό σύστημα (όπως ένας ισχυρός ενισχυτής κοντά στον κορεσμό ( saturation) εισάγει αρμονικές και ενδοδιαμόρφωση λόγω των μη γραμμικών χαρακτηριστικών του.

   Η έξοδος του μη γραμμικού συστήματος μπορεί να εκφραστεί με μια σειρά Taylor, η οποία τελικά θα μας δώσει προϊόντα ενδοδιαμόρφωσης τρίτης τάξεως όπως 2f₁​ − f₂, 2f₂ ​− f₁​, 3f₁​, 3f₂, f₁​ + f₂, και άλλα.

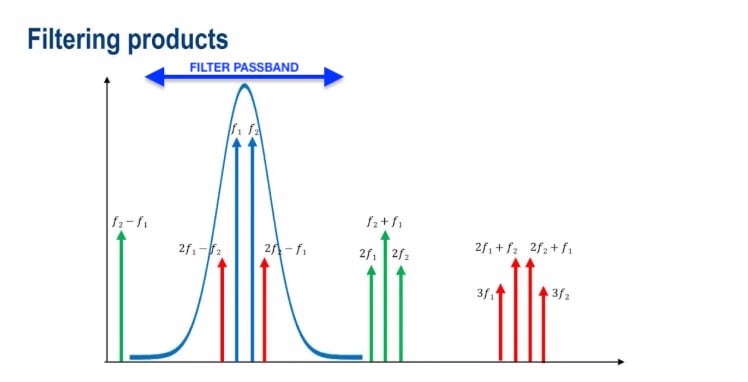

   Από αυτά, τα πιο “επικίνδυνα” προϊόντα τρίτης τάξης είναι τα:

   2f₁​ − f₂  και 2f₂ ​− f₁

   Τα προϊόντα αυτά είναι ιδιαίτερα κρίσιμα διότι βρίσκονται πολύ κοντά στις αρχικές συχνότητες f₁ και f₂, γεγονός που καθιστά τον αποτελεσματικό διαχωρισμό ή το φιλτραρισμα τους ιδιαίτερα δύσκολο. Ως αποτέλεσμα, μπορεί να προκαλέσουν παρεμβολές στο επιθυμητό σήμα, επηρεάζοντας την ποιότητα της λήψης και τη συνολική απόδοση του συστήματος.


3. Η κατανόηση και ο υπολογισμός του IP3 είναι επομένως ουσιώδεις στη σχεδίαση και την αξιολόγηση RF κυκλωμάτων, ιδιαίτερα σε εφαρμογές όπου απαιτείται υψηλή γραμμικότητα, όπως σε ασύρματες επικοινωνίες, δορυφορικά συστήματα και ευρυζωνικά δίκτυα.

2. Noise Floor:

   Είναι το κατώτατο επίπεδο θορύβου ενός συστήματος, δηλαδή η ελάχιστη στάθμη σήματος κάτω από την οποία το σήμα “χάνεται” μέσα στο θόρυβο. Συνήθως εκφράζεται σε dBm και εξαρτάται από παράγοντες όπως η θερμική ακτινοβολία, η ενίσχυση του συστήματος και ο θόρυβος των ηλεκτρονικών κυκλωμάτων.

Β. Δυναμικό εύρος αποκλεισμού (Blocking Dynamic Range BDR)

Το Blocking Dynamic Range (BDR) εκφράζει την ικανότητα του δέκτη να ανιχνεύει ένα ασθενές σήμα παρουσία ενός ισχυρού παρεμβαλλόμενου σήματος (“blocking signal”), είτε σε γειτονική συχνότητα (adjacent) είτε σε πιο απομακρυσμένη ζώνη (out-of-band).

Ορίζεται ως:

BDR = P_blocking − P_{min detectable}

Όπου:

• Pblocking: Το μέγιστο επίπεδο του ισχυρού σήματος που δεν επηρεάζει τη λήψη του ασθενούς σήματος.


• Pmin detectable: Η ελάχιστη ανιχνεύσιμη ισχύς σήματος (Minimum Detectable Signal – MDS).

Τεχνική Σημασία

Το Blocking Dynamic Range (BDR) εκφράζει την ανθεκτικότητα του front-end του δέκτη απέναντι στον κορεσμό (saturation) που προκαλείται από ισχυρά σήματα εκτός ζώνης. Πρόκειται για κρίσιμο δείκτη απόδοσης, ιδιαίτερα σε περιβάλλοντα με ισχυρές παρεμβολές. Ο BDR επηρεάζεται κυρίως από:

• Τη γραμμικότητα του πρώτου ενισχυτή χαμηλού θορύβου (LNA), ο οποίος καθορίζει πόσο αντέχει ο δέκτης σε ισχυρά σήματα χωρίς να εισάγει παραμορφώσεις.


• Τη συμπεριφορά του μίκτη υπό την επίδραση ισχυρών σημάτων, ιδιαίτερα όσον αφορά τα προϊόντα ενδοδιαμόρφωσης τρίτης τάξης.


• Τη λειτουργία του AGC (Automatic Gain Control), το οποίο μπορεί είτε να βελτιώσει την απόκριση του δέκτη σε υψηλά επίπεδα σήματος, είτε να περιορίσει την απόδοση, αν δεν έχει σωστή δυναμική προσαρμογή

Ένα υψηλό BDR υποδηλώνει ότι ο δέκτης μπορεί να λειτουργήσει αξιόπιστα σε περιβάλλον με ισχυρές παρεμβολές, χωρίς να υποβαθμίζεται η λήψη αδύναμων σημάτων.

Για να δούμε τι είναι ο κορεσμός (saturation) σε ένα δέκτη

Ο κορεσμός σε έναν δέκτη είναι η κατάσταση κατά την οποία το κύκλωμα δεν μπορεί πλέον να ενισχύσει γραμμικά τα σήματα εισόδου λόγω υπερβολικά υψηλής ισχύος εισερχόμενου σήματος.

Σε φυσιολογικές συνθήκες λειτουργίας, ο δέκτης (και ειδικά το πρώτο του στάδιο, ο ενισχυτής χαμηλού θορύβου – LNA) ενισχύει τα σήματα εισόδου γραμμικά,  δηλαδή η ισχύς εξόδου είναι ανάλογη της ισχύος εισόδου.

Όμως, όταν το σήμα εισόδου γίνει πολύ ισχυρό, το κύκλωμα φτάνει τα φυσικά όριά του. Η έξοδος σταματά να αυξάνεται αναλογικά με αποτέλεσμα την παραμόρφωση του σήματος.

Ποιές είναι οι συνέπειες του κορεσμού;

• Η απώλεια ποιότητας σήματος: Το επιθυμητό σήμα παραμορφώνεται.

• Η παραγωγή παρασιτικών συχνοτήτων: Εμφανίζονται ανεπιθύμητα προϊόντα ενδοδιαμόρφωσης.

• Η μειωμένη απόδοση: Ο δέκτης μπορεί να “μπερδευτεί” και να μην ξεχωρίζει σωστά το σήμα από τον θόρυβο ή τις παρεμβολές.

• Η ανικανότητα λήψης ασθενών σημάτων: Όταν ο δέκτης “πλημμυρίσει” από ισχυρό σήμα, αδυνατεί να ανιχνεύσει τα αδύναμα σήματα.  Αυτό λέγεται και blocking.

Πως μπορούμε να αποφύγουμε τον κορεσμό ;

• Με την χρήση Attenuators (εξασθενητών) για τα πολύ ισχυρά σήματα.

• Με την χρήση του AGC (Automatic Gain Control) για αυτόματη ρύθμιση ενίσχυσης.

• Με την επιλογή ενισχυτών υψηλής ποιότητας με μεγάλο δυναμικό εύρος (dynamic range).

Γ. Δυναμικό εύρος αμοιβαίας ανάμειξης (Reciprocal Mixing Dynamic Range RMDR)

Το Reciprocal Mixing Dynamic Range (RMDR) εκφράζει την ικανότητα του δέκτη να ανιχνεύσει ένα ασθενές σήμα παρουσία ισχυρού γειτονικού σήματος (π.χ. από κοντινό πομπό), του οποίου τα φασματικά πλαϊνά (skirts) προκαλούνται από τον φασικό θόρυβο του τοπικού ταλαντωτή (LO phase noise).

Η φασική αστάθεια του τοπικού ταλαντωτή (LO) οδηγεί σε αμφίδρομη μίξη (reciprocal mixing), κατά την οποία ο θόρυβος από το ισχυρό σήμα “διαρρέει” στο φάσμα του ασθενούς σήματος, υποβαθμίζοντας τον λόγο σήματος προς θόρυβο (SNR) και συνεπώς την ποιότητα της λήψης.

Τεχνική σημασία

Ένα υψηλό RMDR υποδηλώνει:

1. Καλή ποιότητα LO με χαμηλό phase noise, ειδικά κοντά στη φέρουσα.


2. Αυξημένη δυνατότητα καταστολής παρεμβολών από ισχυρούς γειτονικούς πομπούς.

Είναι κρίσιμη παράμετρος σε περιβάλλοντα HF/VHF με πυκνή φασματική συνύπαρξη (π.χ. amateur contests, HF SDR με πολλαπλές ταυτόχρονες μεταδόσεις, CW, ραντάρ).

…ένας δέκτης με μεγάλο δυναμικό εύρος προσφέρει καθαρότερη, ευέλικτη και αξιόπιστη απόδοση, ακόμη και σε δύσκολες ραδιοεπικοινωνιακές συνθήκες.

Παράγοντες Δυναμικού Εύρους Δέκτη

Ας δούμε τώρα τους βασικούς παράγοντες που επηρεάζουν το δυναμικό εύρος (dynamic range) ενός δέκτη:

• Ο θόρυβος Εισόδου (Noise Figure – NF):

  Ο θόρυβος εισόδου εκφράζει την υποβάθμιση του λόγου σήματος προς θόρυβο (SNR) που προκαλείται από τον ίδιο τον δέκτη. Αποτελεί βασική παράμετρο για τον καθορισμό της ευαισθησίας του συστήματος, επηρεάζοντας άμεσα το κατώτερο όριο ανιχνεύσιμου σήματος (Minimum Detectable Signal – MDS). Όσο χαμηλότερο το NF, τόσο καλύτερη η ικανότητα του δέκτη να ανιχνεύει αδύναμα σήματα σε περιβάλλοντα υψηλού θορύβου.

• Η γραμμικότητα (Linearity – IP3/IP2, 1 dB Compression Point):

  Η γραμμικότητα καθορίζει την ικανότητα του δέκτη να χειρίζεται ισχυρά σήματα χωρίς να εμφανίζονται μη γραμμικές παραμορφώσεις. Παράμετροι όπως το τρίτο και δεύτερο σημείο τομής (IP3/IP2) και το σημείο συμπίεσης κατά 1 dB (1 dB Compression Point) ορίζουν τα όρια ενίσχυσης πέρα από τα οποία η απόκριση του συστήματος παρεκκλίνει από τη γραμμική συμπεριφορά, επηρεάζοντας την ακρίβεια και καθαρότητα του ληφθέντος σήματος.

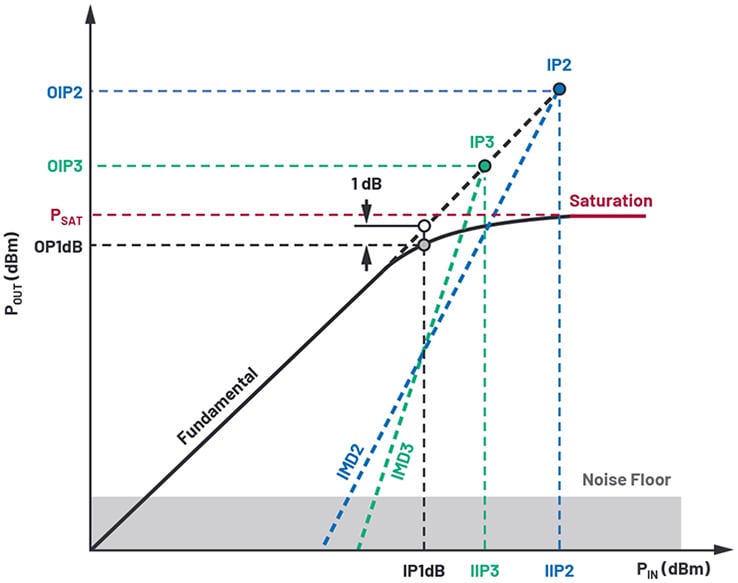

  Ανοίγουμε μια  παρένθεση για να δούμε τι ακριβώς είναι αυτό το 1 dB Compression Point και τι είναι το IP2

1. Το 1 dB Compression Point είναι το επίπεδο ισχύος του εισερχόμενου σήματος στο οποίο η ενίσχυση του δέκτη πέφτει κατά 1 dB σε σχέση με την ιδανική, γραμμική ενίσχυση.

   Τι σημαίνει αυτό πρακτικά:

• Σε ιδανική, γραμμική λειτουργία, η έξοδος του ενισχυτή αυξάνεται αναλογικά με την είσοδο.

  Όμως, όταν η ισχύς του εισερχόμενου σήματος γίνει πολύ μεγάλη, το κύκλωμα μπαίνει σε κορεσμό (saturation) λόγω φυσικών περιορισμών των εξαρτημάτων.

  Σε αυτό το σημείο ( 1 dB Compression Point ), η έξοδος δεν αυξάνεται πια γραμμικά και αρχίζει να “συμπιέζεται” (compression).

  Ονομάζεται “1 dB” Compression Point επειδή η έξοδος είναι 1 dB μικρότερη από αυτή που θα αναμέναμε αν το σύστημα παρέμενε γραμμικό.

2. Το IP2 (Second-Order Intercept Point) είναι ένα θεωρητικό σημείο όπου η τιμή της ισχύος των προϊόντων ενδοδιαμόρφωσης  δεύτερης τάξης (second-order intermodulation products) θα εξισωθεί  με την τιμή της  ισχύος  του αρχικού σήματος, αν και οι δύο τιμές  αυξάνονταν γραμμικά. Μετριέται σε dBm και δεν είναι πραγματικό σημείο λειτουργίας, αλλά ένας τρόπος να ποσοτικοποιηθεί η μη γραμμικότητα του δέκτη.

   Προϊόντα 2ης τάξης εμφανίζονται όταν δύο σήματα διαφορετικών συχνοτήτων f₁ και f₂ εισέρχονται σε έναν μη γραμμικό ενισχυτή ή μίκτη, και δημιουργούνται νέα σήματα στις συχνότητες:

   f₁ + f₂ και | f₁ − f₂ |

   Ειδικά το f₁ − f₂ αν πέσει εντός της ζώνης ενδιαφέροντος (δηλαδή εκεί που περιμένουμε “καθαρά” σήματα), μπορεί να προκαλέσει παρεμβολές.

   Αν η τιμή της ισχύος του  IP2 είναι χαμηλή τότε έχουμε  υψηλότερες παραμορφώσεις και μειωμένη ικανότητα διάκρισης σημάτων.

   Αν η τιμή της στάθμης του  IP2 είναι υψηλή τότε έχουμε καλύτερη γραμμικότητα και  μικρότερη δημιουργία ανεπιθύμητων σημάτων.

   Παράδειγμα:

   Αν ένας δέκτης έχει τιμή IP2 = +20 dBm, αυτό σημαίνει ότι τα προϊόντα δεύτερης τάξης θα φτάσουν στο ίδιο επίπεδο ισχύος με το κύριο σήμα όταν η ισχύς του σήματος εισόδου αγγίξει θεωρητικά τα +20 dBm. Σε αυτό το σημείο, θα εμφανιστούν σημαντικές παραμορφώσεις. Συνεπώς, όσο υψηλότερη είναι η τιμή του IP2, τόσο πιο “καθαρή” είναι η λειτουργία του συστήματος, καθώς διατηρεί καλύτερη γραμμικότητα σε χαμηλότερες στάθμες ισχύος του σήματος εισόδου.

   Κλείνει η παρένθεση.

• Ο φασικός Θόρυβος Τοπικού Ταλαντωτή (LO Phase Noise):

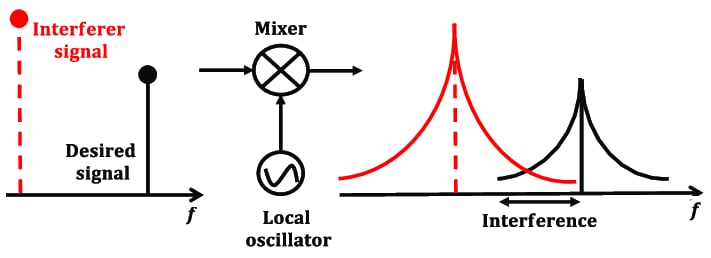

  Όταν υπάρχει ένα ισχυρό εκτός ζώνης σήμα, ο φασικός θόρυβος του LO «διαχέει» μέρος της ισχύος του στο φάσμα γύρω από τη συχνότητα συντονισμού.

  Το αποτέλεσμα είναι ότι αυτό το ισχυρό σήμα «αναμιγνύεται» (reciprocal mixing) με το θόρυβο του LO και δημιουργεί παρεμβολές μέσα στη ζώνη ενδιαφέροντος.

  Έτσι, το θορυβώδες υπόβαθρο γύρω από την επιθυμητή συχνότητα αυξάνεται, μειώνοντας την ικανότητα του δέκτη να διακρίνει αδύναμα σήματα κοντά σε ισχυρά.

  Με απλά λόγια:

  Ο υψηλός φασικός θόρυβος του τοπικού ταλαντωτή (LO) μειώνει το RMDR, γιατί αυξάνει τον ανεπιθύμητο θόρυβο στην συχνότητα  λήψης, υποβαθμίζοντας την επιλεκτικότητα και την ευαισθησία του δέκτη.


• Η ανάλυση του μετατροπέα ADC (Bit Depth – ENOB  Effective Number of Bits)

  Στους SDR δέκτες, το bit depth είναι ο αριθμός των bit που χρησιμοποιούνται από τον μετατροπέα ADC  (Analog-to-Digital Converter) για την αναπαράσταση του πλάτους κάθε δείγματος. Αυτό το χαρακτηριστικό καθορίζει την ακρίβεια της ψηφιακής αναπαράστασης του αναλογικού σήματος και επηρεάζει άμεσα το δυναμικό εύρος του δέκτη. Μεγαλύτερο bit depth συνεπάγεται ευρύτερο dynamic range και καλύτερη απόδοση σε περιβάλλοντα με ισχυρό θόρυβο ή παρεμβολές.

  Το Effective Number of Bits (ENOB) είναι ένας δείκτης που μετρά την πραγματική απόδοση ενός μετατροπέα ADC (Analog-to-Digital Converter), εκφράζοντας πόσα “χρήσιμα” bits πληροφορίας αποδίδει στην πράξη. Ο υπολογισμός του λαμβάνει υπόψη τον θόρυβο, τις παραμορφώσεις και άλλες μη ιδανικές παραμέτρους του συστήματος.

  Το ENOB προκύπτει συνήθως από τη μέτρηση του SINAD (Signal-to-Noise and Distortion Ratio), με τον παρακάτω τύπο:

  ENOB = SINAD−1.76dB / 6,02dB

  Το SINAD εκφράζεται σε dB και περιλαμβάνει συνολικά τόσο τον θόρυβο όσο και τις παραμορφώσεις.

  Ο αριθμός 6.02 προκύπτει από το πόσα dB αντιστοιχούν σε 1 bit (θεωρητικά: 1 bit ≈ 6.02 dB dynamic range).

  Το 1.76 dB είναι μια σταθερά που προκύπτει από τη μαθηματική ανάλυση του ομοιόμορφου θορύβου κβάντισης (uniform quantization noise) σε έναν ιδανικό ADC, (Analog-to-Digital Converter), όπου υποθέτουμε ότι ο θόρυβος κατανέμεται ομοιόμορφα.και ότι εκμεταλλευόμαστε το 100% του σήματος.

  Το ENOB καθορίζει ουσιαστικά το πόσο καθαρά και αξιόπιστα μπορούμε να αναλύσουμε ένα σήμα σε SDR ή άλλο ψηφιακό σύστημα.


• Ο Αυτόματος Έλεγχος Κέρδους (AGC – Automatic Gain Control):

  Ρυθμίζει δυναμικά την ενίσχυση του σήματος ώστε να διατηρείται εντός της βέλτιστης στάθμης λειτουργίας του δέκτη, αποτρέποντας τόσο τον κορεσμό (saturation) όσο και την υπερβολική εξασθένιση. Έτσι εξασφαλίζεται σταθερή ποιότητα σήματος, ανεξάρτητα από τις μεταβολές στην ισχύ του εισερχόμενου σήματος.

…ένας δέκτης σχεδιασμένος για ραδιοερασιτεχνική χρήση σε διαγωνισμούς (contests) ή για περιβάλλον υψηλών παρεμβολών (QRM) θα πρέπει να διαθέτει dynamic range μεγαλύτερο των 100 dB, ώστε να διαχειρίζεται αποτελεσματικά την ταυτόχρονη παρουσία ισχυρών και αδύνατων σημάτων.

Πίνακας Αξιολόγησης Ενός Καλού Δέκτη

Ερώτηση: Μπορούμε να βελτιώσουμε το δυναμικό εύρος του δέκτη;

Απάντηση: ΝΑΙ

Το δυναμικό εύρος ενός δέκτη μπορεί να βελτιωθεί σημαντικά μέσω κατάλληλης σχεδίασης και προσεκτικής επιλογής εξαρτημάτων. Παρακάτω αναφέρονται βασικοί τρόποι βελτίωσης του.

1. Χρήση φίλτρων προεπιλογής (Preselection Filters)

Περιορίζουν το φάσμα εισόδου απορρίπτοντας ανεπιθύμητα σήματα εκτός ζώνης, μειώνοντας την πιθανότητα κορεσμού και βελτιώνοντας το Blocking Dynamic Range (BDR).

2. Ενσωμάτωση ενισχυτών χαμηλού θορύβου (Low Noise Amplifiers – LNA)

Οι LNA τοποθετούνται στην είσοδο της αλυσίδας λήψης με σκοπό την ενίσχυση σημάτων πολύ χαμηλής στάθμης, ελαχιστοποιώντας την επιπρόσθετη συνεισφορά θορύβου. Με τον τρόπο αυτό βελτιώνεται η συνολική ευαισθησία του δέκτη και μειώνεται το ελάχιστο ανιχνεύσιμο σήμα (Minimum Detectable Signal – MDS), γεγονός που καθιστά δυνατή την αξιόπιστη ανίχνευση και επεξεργασία ασθενών σημάτων.

3. Βελτιστοποιημένοι μίκτες και φίλτρα ενδιάμεσης συχνότητας (IF)

Η χρήση γραμμικών μίξερς και επιλεκτικών IF φίλτρων ενισχύει τη γραμμικότητα και την επιλεκτικότητα, συμβάλλοντας σε υψηλότερο SFDR και RMDR.

4. Αποτελεσματικός αυτόματος έλεγχος κέρδους (AGC – Automatic Gain Control)

Διατηρεί τα επίπεδα του σήματος εντός των βέλτιστων ορίων λειτουργίας, αποτρέποντας κορεσμό και βελτιώνοντας τη συνολική δυναμική συμπεριφορά του δέκτη.

…ένας καλός δέκτης δεν είναι απλώς αυτός που “πιάνει μακριά”, αλλά κυρίως αυτός που μπορεί να ανιχνεύει πολύ ασθενή σήματα, να αντέχει ισχυρές παρεμβολές και να διατηρεί την ακεραιότητα του σήματος χωρίς παραμορφώσεις ή απώλεια πληροφορίας.

Συμπεράσματα

Ένας καλής ποιότητας δέκτης οφείλει να διαθέτει όσο το δυνατόν μεγαλύτερο δυναμικό εύρος (Dynamic Range), καθώς αυτό αποτελεί καθοριστικό παράγοντα για τη συνολική του απόδοση σε ρεαλιστικά, “θορυβώδη” περιβάλλοντα ραδιοσυχνοτήτων (RF).

Σε τέτοια περιβάλλοντα, συνυπάρχουν:

• Ασθενή σήματα, τα οποία δεν πρέπει να χαθούν μέσα στο θόρυβο του συστήματος.


• Ισχυρά σήματα, τα οποία δεν πρέπει να προκαλέσουν παραμόρφωση ή κορεσμό του front-end.


Για παράδειγμα, ένας δέκτης σχεδιασμένος για ραδιοερασιτεχνική χρήση σε διαγωνισμούς (contests) ή για περιβάλλον υψηλών παρεμβολών (QRM) θα πρέπει να διαθέτει dynamic range μεγαλύτερο των 100 dB, ώστε να διαχειρίζεται αποτελεσματικά την ταυτόχρονη παρουσία ισχυρών και αδύνατων σημάτων.

Κατά συνέπεια, ένας καλός δέκτης δεν είναι απλώς αυτός που “πιάνει μακριά”, αλλά κυρίως αυτός που μπορεί να ανιχνεύει πολύ ασθενή σήματα, να αντέχει ισχυρές παρεμβολές και να διατηρεί την ακεραιότητα του σήματος χωρίς παραμορφώσεις ή απώλεια πληροφορίας.

Γι’ αυτό, κατά την επιλογή ενός δέκτη, είναι σημαντικό να αξιολογούμε όχι μόνο την ευαισθησία, αλλά και την ικανότητά του να λειτουργεί σε σύνθετα RF περιβάλλοντα. Η ικανότητα αυτή αντικατοπτρίζεται στο δυναμικό εύρος, το οποίο αποτελεί θεμελιώδη δείκτη ποιότητας και επιδόσεων.

Το ίδιο ισχύει και για επαγγελματικά όργανα μέτρησης, όπως οι φασματικοί αναλυτές (Spectrum Analyzers) και οι δικτυακοί αναλυτές (Network Analyzers), όπου το υψηλό dynamic range είναι απαραίτητο για ακριβείς και αξιόπιστες μετρήσεις.

…κατά την επιλογή ενός δέκτη, είναι σημαντικό να αξιολογούμε όχι μόνο την ευαισθησία, αλλά και την ικανότητά του να λειτουργεί σε σύνθετα RF περιβάλλοντα. Η ικανότητα αυτή αντικατοπτρίζεται στο δυναμικό εύρος, το οποίο αποτελεί θεμελιώδη δείκτη ποιότητας και επιδόσεων.

Αξίζει να σημειωθεί ότι η αύξηση του dynamic range συνεπάγεται σημαντική αύξηση του κόστους. Οι συσκευές με δυναμικό εύρος άνω των 100 dB είναι συχνά πολλαπλάσια ακριβότερες από εκείνες με 60–70 dB, ενώ η διαφορά στην τιμή μπορεί να είναι δυσανάλογα μεγάλη σε σχέση με τη βελτίωση στην απόδοση.

Η κατανόηση του δυναμικού εύρους είναι θεμελιώδης για να εκτιμήσουμε την απόδοση των δεκτών σε πραγματικά RF περιβάλλοντα. Είτε είστε περιστασιακός ακροατής, είτε ασχολείστε με SDR, είτε συμμετέχετε σοβαρά σε διαγωνισμούς, το να γνωρίζετε τι είναι το δυναμικό εύρος, πώς μετριέται και πώς σας επηρεάζει θα σας βοηθήσει να κάνετε καλύτερες επιλογές και να αξιοποιήσετε στο έπακρο τον εξοπλισμό σας. Εν κατακλείδι, αυτή η ισορροπία ανάμεσα στην ευαισθησία και την ανθεκτικότητα είναι που κάνει τη διαφορά στο να “βγάλετε” το αδύναμο σήμα μέσα από τον θόρυβο.
